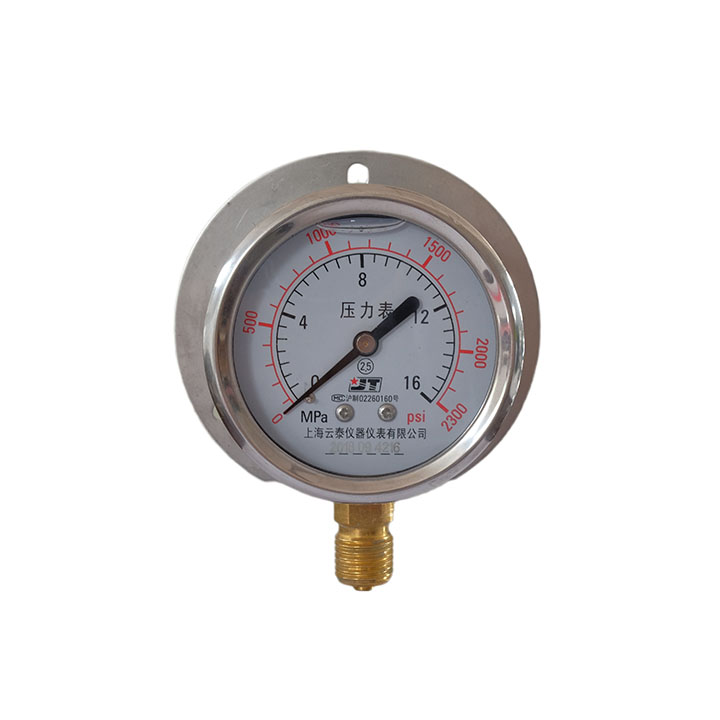

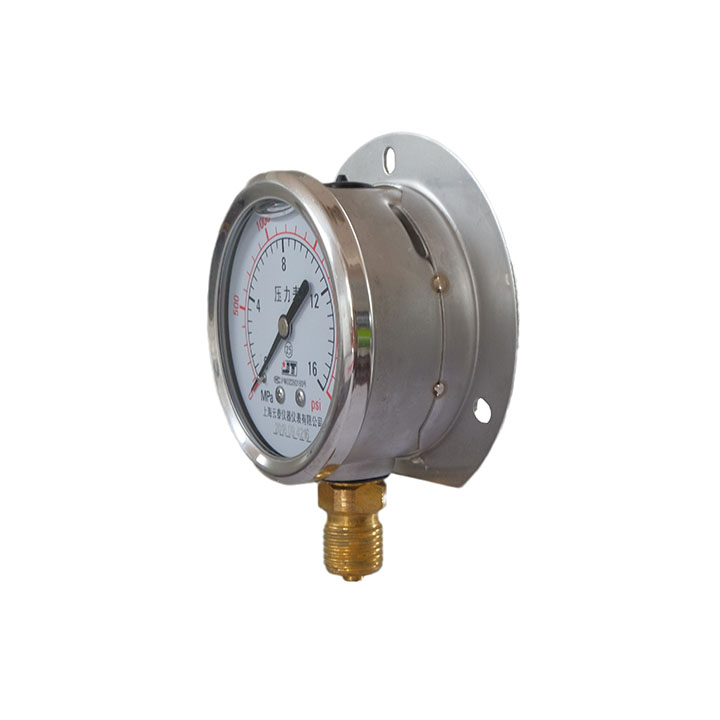

YN-63T

分類:YN系列 充液型耐震壓力表
型號:YN-40 YN-50 YN-63 YN-100 YN-150
應用:適用于工業過程中對銅合金無腐蝕性的非高粘度不易結晶的且具有高脈沖或劇烈振動的場合的液體或氣體壓力的測量。
功能特性

抗震動耐沖擊

采用優質不銹鋼加厚外殼

獨特的結構設計,堅固耐用

主要參數及規格

符合JG/T6804-2006標準

彈性元件:錫磷青銅或SUS316L

底座:Hpb59-1銅合金

儀表外徑:Ф40、Ф50、Ф63、Ф100、Ф150mm

安裝方式:徑向、軸向

外殼:SUS304優質不銹鋼

精確度等級:

Ф40、Ф50、Ф63 ±2.5%F.S

Ф100、Ф150 ±1.6%F.S

特殊精度可訂制

防護等級:IP65


量程范圍
YN-63T
連接螺紋
YN-63T

使用環境溫度
5~55℃ 充甘油
-25~55℃ 充硅油
工作壓力及使用范圍
靜態負載:3/4X滿量程值
動態負載:2/3X滿量程值
瞬間負載:滿量程值

選型及型號說明
型號:YN-①②③④
說明:Y-壓力表 N-充油耐震(充甘油或硅油)
①-儀表外徑

40;50;63;100;150mm
②-安裝方式

YN-63T

③-量程
Ф40: -0.1~0~60Mpa
Ф50,Ф63: -0.1~0~100Mpa
Ф100,Ф150: -0.1~0~160Mpa
④-連接螺紋
Ф40: M10*1;G1/8;R1/8;1/8NPT
Ф50,Ф63: M14*1.5;G1/4;R1/4;1/4NPT
Ф100,Ф150:M20*1.5;G1/2;R1/2;1/2NPT
定制其他螺紋可聯系我們
尺寸表
安裝方式 型號 連接螺紋d 外形尺寸mm
D D1 H h F K L d1 B S d0 D2 D3 d2 C E
徑向
Bottom
YN,YFN-40 M10*1   G1/8
R1/8    1/8NPT
41.5 44.5 40.5 10 12 1.5 10 4 26 4.5 -- -- -- -- -- --
YN,YFN-50 M14*1.5  G1/4
R1/4    1/4NPT
51.5 58 50 14 14 2 12 5 31 6.5 -- -- -- -- -- --
YN,YFN-63 62 68 56 14 14 2 13 5 32.5 6.5 -- -- -- -- -- --
YN,YFN-100 M20*1.5  G1/2
R1/2    1/2NPT
100 107 86 20 22 3 15.5 6 48 8.5 -- -- -- -- -- --
YN,YFN-150 149 152 110.5 20 22 3 15.5 6 50 18 -- -- -- -- -- --
中心
軸向
Back
YN,YFN-40Z M10*1   G1/8
R1/8    1/8NPT
41.5 44.5 51 14 12 2 -- 5 24.5 4.5 -- -- -- -- -- --
YN,YFN-50Z M14*1.5  G1/4
R1/4    1/4NPT
51.5 58 56 14 14 2 -- 5 31 6.5 -- -- -- -- -- --
YN,YFN-63Z 62 68 57 14 14 2 -- 5 32.5 6.5 -- -- -- -- -- --
偏心
軸向
Back
YN,YFN-63PZ 62 68 57 14 14 2 19 5 32.5 10 -- -- -- -- -- --
YN,YFN-100PZ M20*1.5  G1/2
R1/2    1/2NPT
100 107 84.5 20 22 3 31 6 48 8.5 -- -- -- -- -- --
YN,YFN-150PZ 149 152 85 20 22 3 31 6 50 18.5 -- -- -- -- -- --
中心軸向
帶前法蘭
YN,YFN-40ZT M10*1   G1/8
R1/8    1/8NPT
41.5 44.5 51 14 12 2 -- 5 24.5 5 52.8 60 44 3.6 -- --
YN,YFN-63ZT M14*1.5  G1/4
R1/4    1/4NPT
62 68 57 14 14 2 -- 5 32.5 6.5 78 90 64 4.5 -- --
偏心軸向
帶前法蘭
YN,YFN-63PZT 62 68 57 14 14 2 19 5 32.5 6.5 78 90 64 4.5 -- --
YN,YFN-100PZT M20*1.5  G1/2
R1/2    1/2NPT
100 107 84.5 20 22 3 31 6 48 8 118 132 103 5.5 -- --
YN,YFN-150PZT 149 152 85 20 22 3 31 6 50 18 166 183 152 6 -- --
中心軸向
卡子式
YN,YFN-40ZK M10*1   G1/8
R1/8    1/8NPT
41.5 44.5 51 14 12 2 -- 5 24.5 4.5 48 62 -- M5 28 --
YN,YFN-50ZK M14*1.5  G1/4
R1/4    1/4NPT
51.5 58 56 14 14 2 -- 5 31 6.5 60.5 73.5 -- M5 34.5 --
YN,YFN-63ZK 62 68 57 14 14 2 -- 5 32.5 6.5 71 84 -- M5 34.5 --
偏心軸向
旋卡式
YN,YFN-63PZK 62 68 57 14 14 2 19 5 32.5 6.5 71 85 -- M5 22 --
YN,YFN-100PZK M20*1.5  G1/2
R1/2    1/2NPT
100 107 86 20 22 3 31 6 48 8 114 134 -- M6 36 --
徑向凸裝
帶后法蘭
YN,YFN-63T M14*1.5  G1/4
R1/4    1/4NPT
62 68 57 14 14 2 13 5 34.5 6.5 75 86 -- 3.5 -- 36
YN,YFN-100T M20*1.5  G1/2
R1/2    1/2NPT
100 107 86 20 22 3 15.5 6 50 8 118 132 -- 5.5 -- 55

注:密封型外殼代號D,B及 S尺寸按儀表外徑Ф100以下滾邊式上罩確定。代號H,K及 d1按同型號國標M螺紋最大尺寸確定
