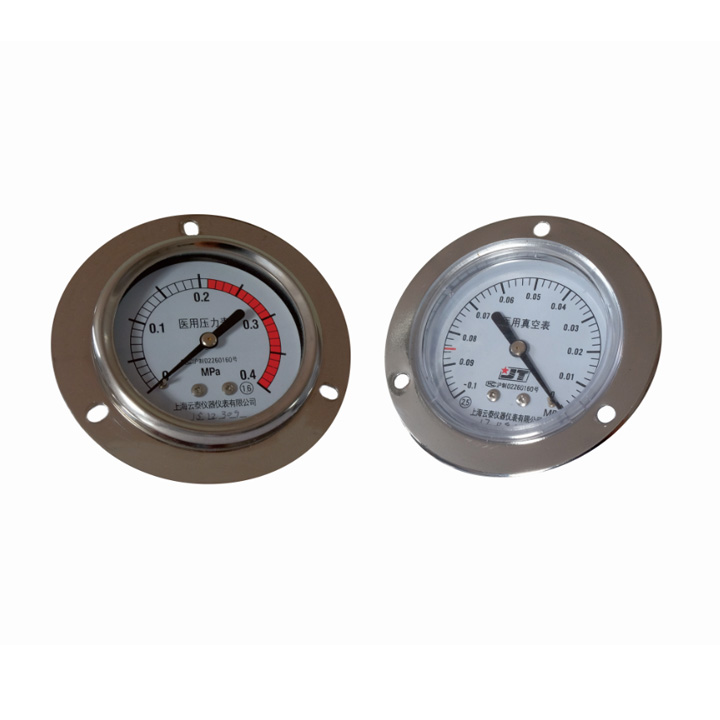

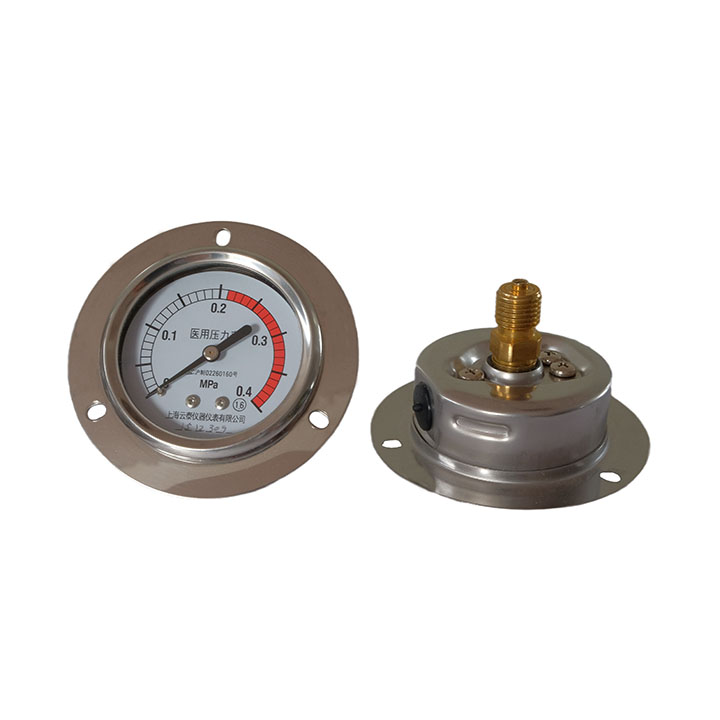

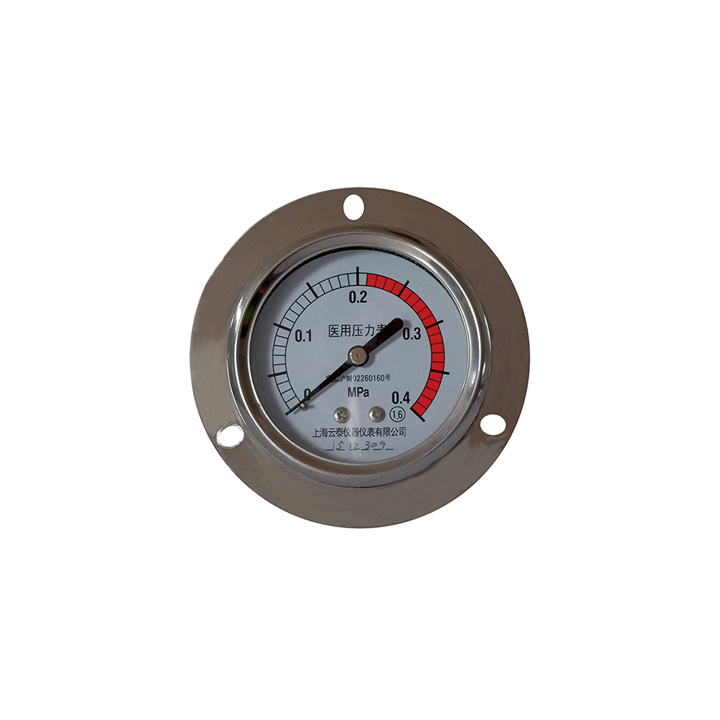

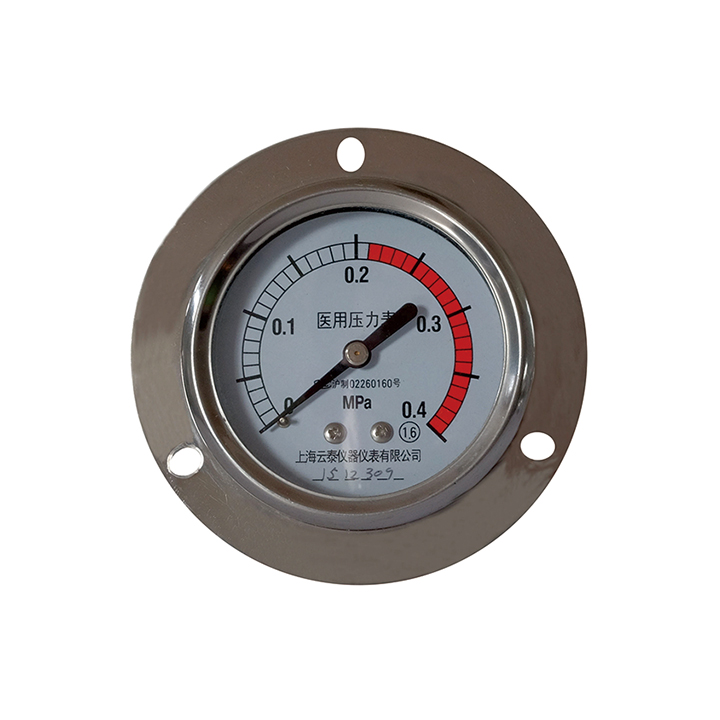

YL-60ZT

分類:YL系列 醫用壓力表
型號:YL-40 YL-50 YL-60(63) YL-100
應用:適用于醫療設備配套,對銅合金無腐蝕性的液體和氣體壓力的測量。
功能特性

性能穩定

外殼防腐蝕

無油處理

主要參數及規格

符合GB/1226-2017標準

儀表外徑:Ф40、Ф50、Ф60(63)、Ф100mm

精確度等級:

Ф40、Ф50、Ф60(63) ±2.5%F.S

Ф100 ±1.6%F.S

特殊精度可訂制

主要結構材質

外殼:優質碳鋼化學鍍鉻或不銹鋼材質

其他材質為銅合金

安裝方式:徑向、軸向

防護等級:IP54或IP65可選

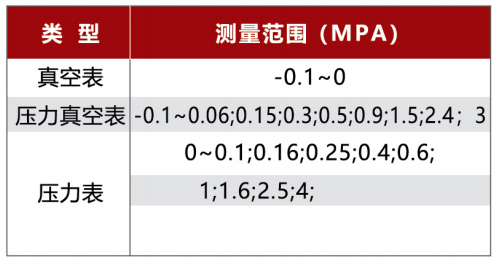

量程范圍
YL-60ZT

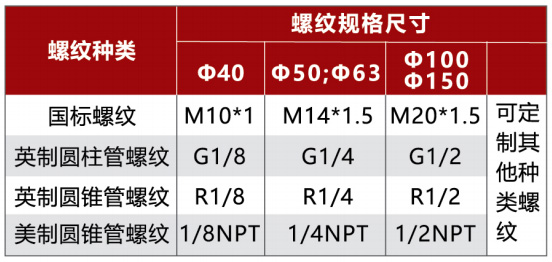

連接螺紋
YL-60ZT

使用環境溫度
-40~70℃
工作壓力及使用范圍
靜態負載:3/4X滿量程值
動態負載:2/3X滿量程值
瞬間負載:滿量程值

選型及型號說明
型號:YL-①②③④
說明:Y-壓力表 L-醫療用
①-儀表外徑

40;50;60(63);100mm
②-安裝方式

YL-60ZT

③-量程
Ф40: -0.1~0~4Mpa
Ф50,Ф60(63): -0.1~0~4Mapa
Ф100,Ф150: -0.1~0~4Mpa
④-連接螺紋
Ф40: M10*1;G1/8;R1/8;1/8NPT
Ф50,Ф60(63): M14*1.5;G1/4;R1/4;1/4NPT
Ф100:M20*1.5;G1/2;R1/2;1/2NPT
定制其他螺紋可聯系我們
尺寸表
安裝方式



型號



連接螺紋d



外形尺寸mm



D D1 H h F K L d1 B S d0 D2 D3 d2 C E
徑向
Bottom
Y-40 M10*1   G1/8
R1/8    1/8NPT
41 42 37 10 11 1.5 8.5 4 25 10 -- -- -- -- -- --
Y-50 M14*1.5  G1/4
R1/4    1/4NPT
51.6 -- 49 14 14 2 11 5 28.5 -- -- -- -- -- -- --
Y-60 59 60.5 54 14 14 2 11 5 29.5 10 -- -- -- -- -- --
Y-100 M20*1.5  G1/2
R1/2    1/2NPT
100 107 86 20 22 3 15.5 6 48 8.5 -- -- -- -- -- --
Y-150 149 152 110.5 20 22 3 15.5 6 50 18 -- -- -- -- -- --
中心
軸向
Back
Y-40Z M10*1   G1/8
R1/8    1/8NPT
41 42 42 10 11 1.5 -- 4 25 10 -- -- -- -- -- --
Y-50Z M14*1.5  G1/4
R1/4    1/4NPT
51.6 53 51 14 14 2 -- 5 29.5 10 -- -- -- -- -- --
Y-60Z 59 60.5 51 14 14 2 -- 5 29.5 10 -- -- -- -- -- --
偏心
軸向
Back
Y-60PZ 62 68 56 14 14 2 19 5 32 10 -- -- -- -- -- --
Y-100PZ M20*1.5  G1/2
R1/2    1/2NPT
100 107 84.5 20 22 3 31 6 48 8.5 -- -- -- -- -- --
Y-150PZ 149 152 85 20 22 3 31 6 50 18.5 -- -- -- -- -- --
中心軸向
帶前法蘭
Y-40ZT M10*1   G1/8
R1/8    1/8NPT
41.5 44.5 51 14 12 2 -- 5 24.5 4.5 52.8 60 44 3.6 -- --
Y-60ZT M14*1.5  G1/4
R1/4    1/4NPT
60 -- 51 14 14 2 -- 5 34 -- 72 84 -- 5 -- --
偏心軸向
帶前法蘭
Y-63PZT 62 68 56 14 14 2 19 5 32.5 6.5 78 90 64 4.5 -- --
Y-100PZT M20*1.5  G1/2
R1/2    1/2NPT
100 107 84.5 20 22 3 31 6 48 8 118 132 103 5.5 -- --
Y-150PZT 149 152 85 20 22 3 31 6 50 18 166 183 151.5 6 -- --
中心軸向
卡子式
Y-40ZK M10*1   G1/8
R1/8    1/8NPT
41.5 44.5 51 14 12 2 -- 5 24.5 4.5 48 62 -- M5 28 --
Y-50ZK M14*1.5  G1/4
R1/4    1/4NPT
51.5 58 56 14 14 2 -- 5 32.5 6.5 60.5 73.5 -- M5 34.5 --
Y-63ZK 62 68 57 14 14 2 -- 5 32.5 6.5 71 84 -- M5 34.5 --
偏心軸向
旋卡式
Y-63PZK 62 68 56 14 14 2 19 5 32.5 10 71 85 -- M5 22 --
Y-100PZK M20*1.5  G1/2
R1/2    1/2NPT
100 107 86 20 22 3 31 6 48 6.5 114 134 -- M6 36 --
徑向凸裝
帶后法蘭
Y-63T M14*1.5  G1/4
R1/4    1/4NPT
62 68 57 14 14 2 13 5 34.5 6.5 75 86 -- 3.5 -- 36
Y-100T M20*1.5  G1/2
R1/2    1/2NPT
100 107 86 20 22 3 15.5 6 50 8 118 132 -- 5.5 -- 55

注:密封型外殼代號D,B及 S尺寸按儀表外徑Ф100以下滾邊式上罩確定。代號H,K及 d1按同型號國標M螺紋最大尺寸確定
