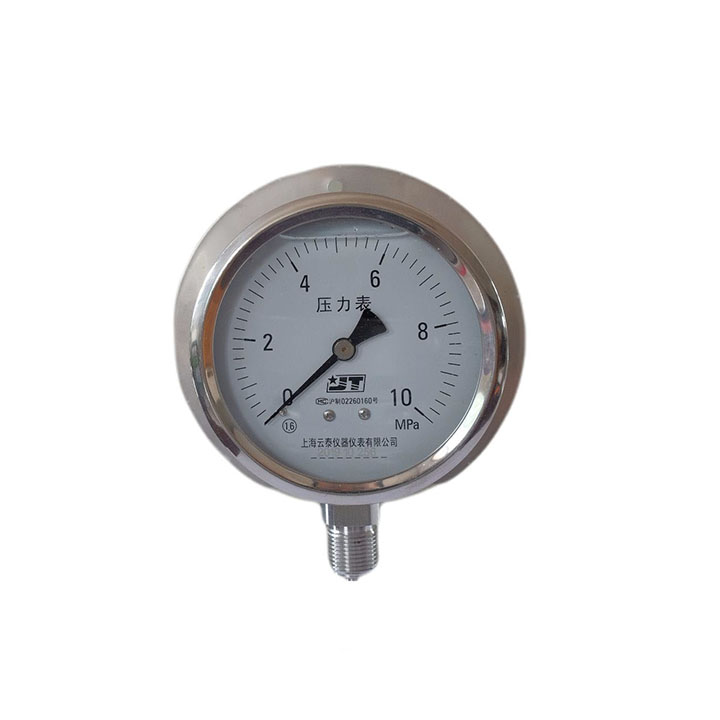

YFN-100T

分類:YF(N)系列 不銹鋼壓力表
型號:YF(N)-40 YF(N)-50 YF(N)-63 YF(N)-100 YF(N)-150
應用:適用于工業過程中具有腐蝕性的,非高粘度不易結晶的液體或氣體壓力的測量。殼內充液型也適用于有腐蝕環境及有劇烈振動的場合。
功能特性

采用全不銹鋼材質

獨特的結構設計

耐腐蝕能力強,在惡劣環境下也能工作,堅固耐用

主要參數及規格

符合GB/T1226-2017及JB/T6804-2006標準

全不銹鋼材質

儀表外徑:Ф40、Ф50、Ф63、Ф100、Ф150mm

安裝方式:徑向、軸向

精確度等級:

Ф40、Ф50、Ф63 ±2.5%F.S

Ф100、Ф150 ±1.6%F.S

特殊精度可訂制

接液部分材質:底座SUS316,彈性元件SUS316L

防護等級:IP65或IP54可選 可體內不充液或充液耐震可選


量程范圍
YFN-100T
連接螺紋
YFN-100T

使用環境溫度
-40~70℃ 不充液
5~55℃ 充甘油
-25~55℃ 充硅油
工作壓力及使用范圍
靜態負載:3/4X滿量程值
動態負載:2/3X滿量程值
瞬間負載:滿量程值

選型及型號說明
型號:YF(N)-①②③④
說明:Y-壓力表 F-防腐(不銹鋼材質) N-充油耐震(充甘油或硅油)
①-儀表外徑

40;50;63;100;150mm
②-安裝方式

YFN-100T

③-量程
Ф40: -0.1~0~60Mpa
Ф50,Ф63: -0.1~0~100Mpa
Ф100,Ф150: -0.1~0~160Mpa
④-連接螺紋
Ф40: M10*1;G1/8;R1/8;1/8NPT
Ф50,Ф63: M14*1.5;G1/4;R1/4;1/4NPT
Ф100,Ф150:M20*1.5;G1/2;R1/2;1/2NPT
定制其他螺紋可聯系我們
尺寸表
安裝方式 型號 連接螺紋d 外形尺寸mm
D D1 H h F K L d1 B S d0 D2 D3 d2 C E
徑向
Bottom
YN,YFN-40 M10*1   G1/8
R1/8    1/8NPT
41.5 44.5 40.5 10 12 1.5 10 4 26 4.5 -- -- -- -- -- --
YN,YFN-50 M14*1.5  G1/4
R1/4    1/4NPT
51.5 58 50 14 14 2 12 5 31 6.5 -- -- -- -- -- --
YN,YFN-63 62 68 56 14 14 2 13 5 32.5 6.5 -- -- -- -- -- --
YN,YFN-100 M20*1.5  G1/2
R1/2    1/2NPT
100 107 86 20 22 3 15.5 6 48 8.5 -- -- -- -- -- --
YN,YFN-150 149 152 110.5 20 22 3 15.5 6 50 18 -- -- -- -- -- --
中心
軸向
Back
YN,YFN-40Z M10*1   G1/8
R1/8    1/8NPT
41.5 44.5 51 14 12 2 -- 5 24.5 4.5 -- -- -- -- -- --
YN,YFN-50Z M14*1.5  G1/4
R1/4    1/4NPT
51.5 58 56 14 14 2 -- 5 31 6.5 -- -- -- -- -- --
YN,YFN-63Z 62 68 57 14 14 2 -- 5 32.5 6.5 -- -- -- -- -- --
偏心
軸向
Back
YN,YFN-63PZ 62 68 57 14 14 2 19 5 32.5 10 -- -- -- -- -- --
YN,YFN-100PZ M20*1.5  G1/2
R1/2    1/2NPT
100 107 84.5 20 22 3 31 6 48 8.5 -- -- -- -- -- --
YN,YFN-150PZ 149 152 85 20 22 3 31 6 50 18.5 -- -- -- -- -- --
中心軸向
帶前法蘭
YN,YFN-40ZT M10*1   G1/8
R1/8    1/8NPT
41.5 44.5 51 14 12 2 -- 5 24.5 5 52.8 60 44 3.6 -- --
YN,YFN-63ZT M14*1.5  G1/4
R1/4    1/4NPT
62 68 57 14 14 2 -- 5 32.5 6.5 78 90 64 4.5 -- --
偏心軸向
帶前法蘭
YN,YFN-63PZT 62 68 57 14 14 2 19 5 32.5 6.5 78 90 64 4.5 -- --
YN,YFN-100PZT M20*1.5  G1/2
R1/2    1/2NPT
100 107 84.5 20 22 3 31 6 48 8 118 132 103 5.5 -- --
YN,YFN-150PZT 149 152 85 20 22 3 31 6 50 18 166 183 152 6 -- --
中心軸向
卡子式
YN,YFN-40ZK M10*1   G1/8
R1/8    1/8NPT
41.5 44.5 51 14 12 2 -- 5 24.5 4.5 48 62 -- M5 28 --
YN,YFN-50ZK M14*1.5  G1/4
R1/4    1/4NPT
51.5 58 56 14 14 2 -- 5 31 6.5 60.5 73.5 -- M5 34.5 --
YN,YFN-63ZK 62 68 57 14 14 2 -- 5 32.5 6.5 71 84 -- M5 34.5 --
偏心軸向
旋卡式
YN,YFN-63PZK 62 68 57 14 14 2 19 5 32.5 6.5 71 85 -- M5 22 --
YN,YFN-100PZK M20*1.5  G1/2
R1/2    1/2NPT
100 107 86 20 22 3 31 6 48 8 114 134 -- M6 36 --

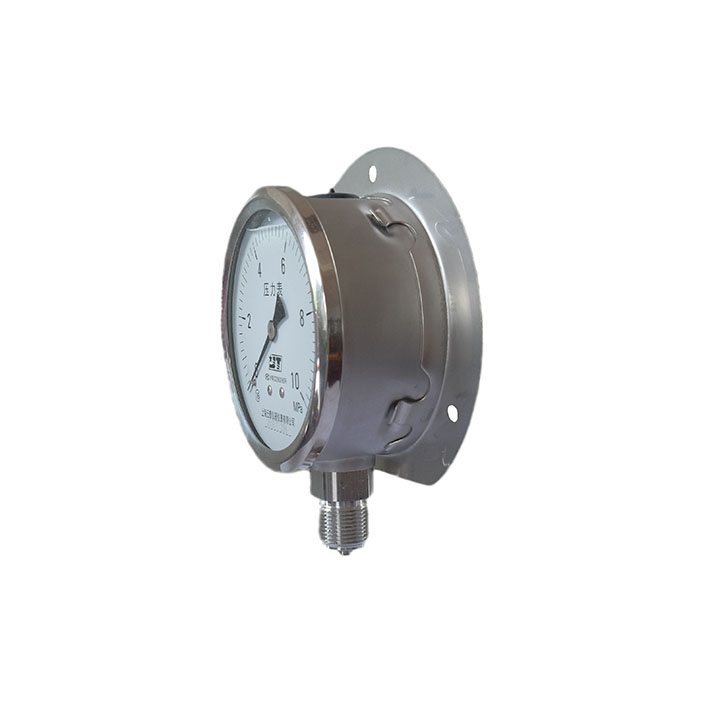

徑向凸裝
帶后法蘭
YN,YFN-63T M14*1.5  G1/4
R1/4    1/4NPT
62 68 57 14 14 2 13 5 34.5 6.5 75 86 -- 3.5 -- 36
YN,YFN-100T M20*1.5  G1/2
R1/2    1/2NPT
100 107 86 20 22 3 15.5 6 50 8 118 132 -- 5.5 -- 55

注:密封型外殼代號D,B及 S尺寸按儀表外徑Ф100以下滾邊式上罩確定。代號H,K及 d1按同型號國標M螺紋最大尺寸確定
